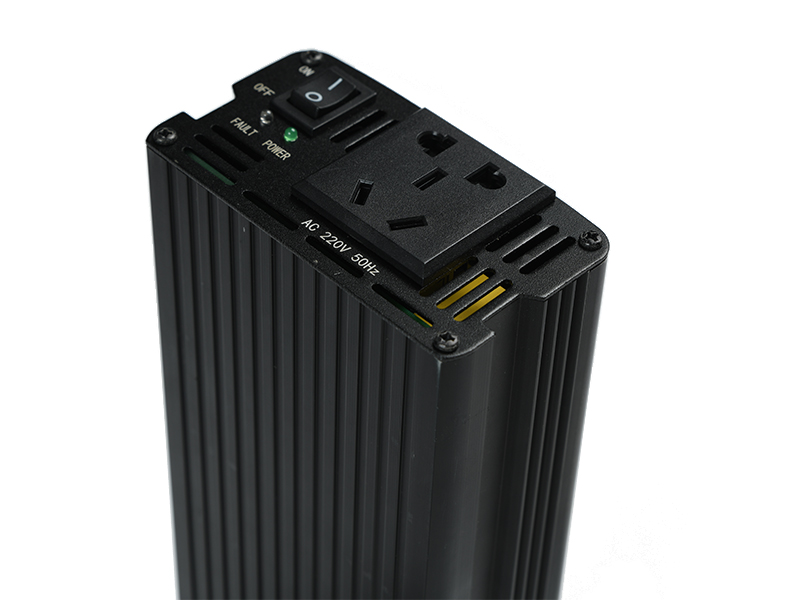

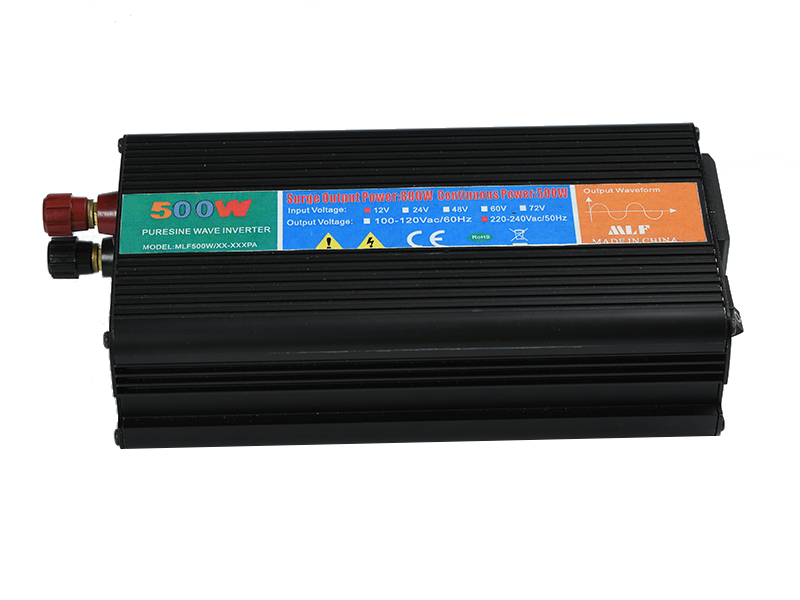

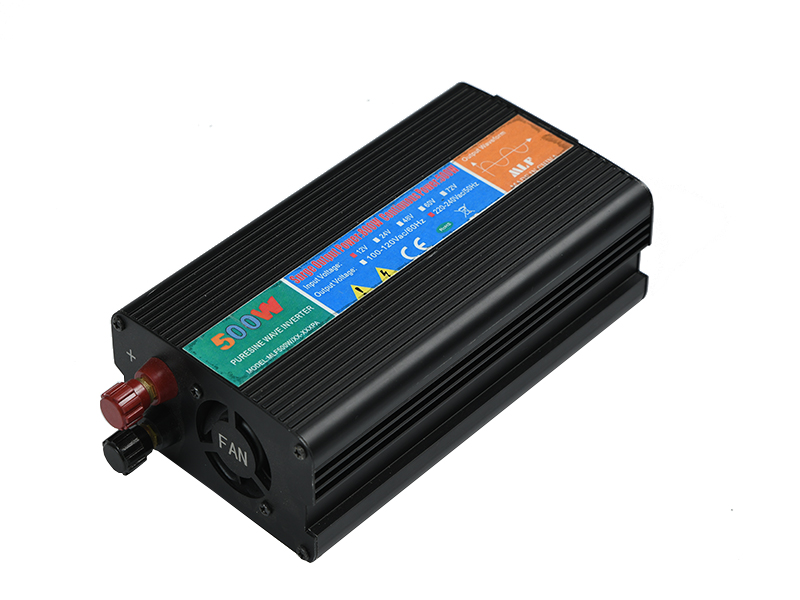

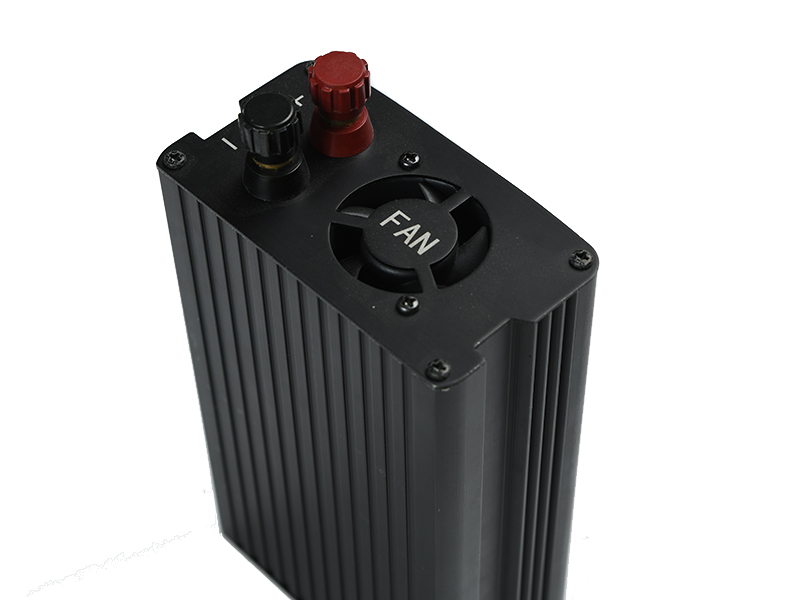

MFF1000W系列純正弦波逆變器

本系列逆變器使用獨有的智能MCU微控制技術，是采用電流模式、中心對齊 PWM調制方式和內置兩路600V半橋高壓MOS驅動器等一體的數模結合芯片,具有極為完善的指示功能與保護功能，提供了UART 串口通訊功能,用戶通過串口可設配置參數,及復位功能等,也可以通過串口,讀出逆變器運行的狀態及相關數據。電壓反饋采用了淺閉環穩壓模式，能實現最高電壓限制，防止空載時電壓過高而導致燒MOS管的現象，同時節省了變壓器輸出的濾波電感，降低整體成本及PCB空間。并采用優質的雙面線路板及零器件，產品技術達到國際領先水平。每臺產品均經過嚴格的測試與檢驗，確保高質量、高性能。

   本系列逆變器輸出的波形為完美的純正弦波形，失真率低，可適用于任何負載。其高頻線路使得逆變器輕巧精致，便于運輸和攜帶。經過表面處理的高檔鋁合金外殼，不僅令外觀更為美觀，且便于散熱，不生銹。民用或光伏應用設備。

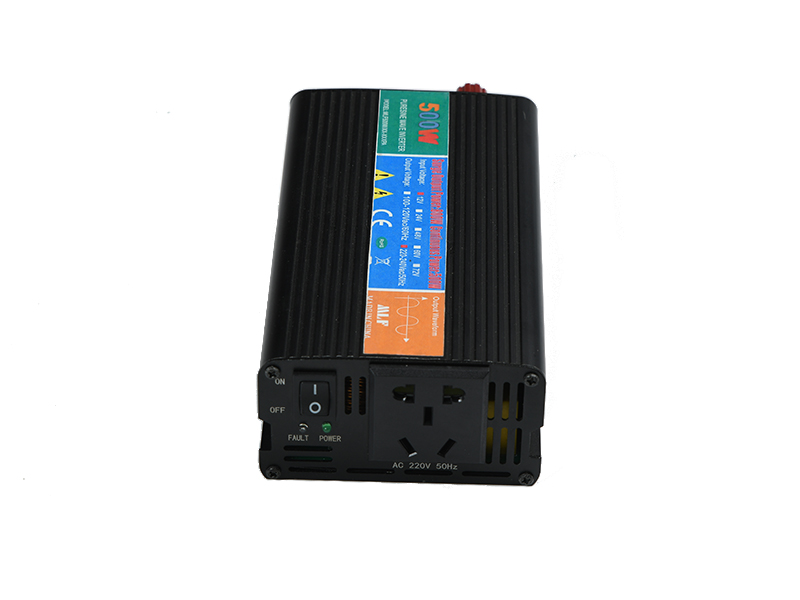

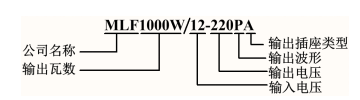

一、命名規則：

1、輸入電壓：12-12VDC,24-24VDC,48-48VDC,60-60VDC,72-72VDC;

2、輸出電壓：100-100Vac，110-110Vac,115-115Vac,220-220Vac,230-230Vac,240-240Vac;

3、輸出波形：S-Square Wave方波，M-Modified Sine Wave 修正弦波，P-Pure Sine Wave純正弦波；

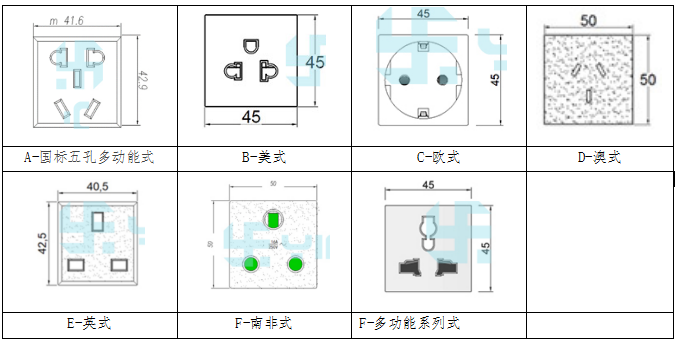

4、輸出插座類型：A-國標五孔多動能式，B-美式，C-歐式，D-澳式，E-英式，F-南非式，G-多功能系列式。參見下圖

二、產品特性：

帶載能力：采用電流模式、中心對齊 PWM 調制方式，能帶感性和容性負載

反接保護：輸入電源正負極接反，通常會引起逆變器損壞，本逆變器則具備反接保護功能以避免操作失誤造成的損壞。

過載保護：具有過載保護功能，過載功率大于1100W 時，紅燈LED指示燈開始閃爍，過載功率大于1200W并持續60秒時或大于1300W并持續5秒，逆變器關斷，并輸出紅燈LED常亮，同時用戶通過串口可以讀出相應的保護信息，使之不被損壞，并且在負載移除時逆變器自動恢復輸出。

輸出過流保護：具有過流保護功能，過流值大于5A時，紅燈 LED 指示燈開始閃爍，過流值大于 5.5A 并持續60秒時，逆變器關斷，并輸出紅燈LED常亮，同時用戶通過串口可以讀出相應的保護信息。

短路保護：具有輸出短路保護功能，短路保護時間小于30mS，當輸出短路發生時，逆變器關斷，并輸出紅燈LED常亮，同時用戶通過串口可以讀出相應的保護信息。本機能自動停止輸出，短路移除后，能自動恢復輸出。

高溫保護：在過高溫度下使用，也會對逆變器造成損害，而高溫保護可以自動對溫度進行檢測，具有 PCB 過溫保護功能，PCB 溫度大于85℃時和IGBT大于130℃時過溫保護，逆變器關斷，并輸出紅燈 LED 常亮，同時用戶通過串口可以讀出相應的保護信息，在溫度正常時自動解除。

輸入保護：過高的輸入電壓將會損壞逆變器，過低的輸入則無法保證其正常工作。如果采用電池供電，電池電壓過低，電池本身也將受到損壞。本保護功能在輸入電池電壓正常時將自動解除。

輸出保護：具有母線電壓過壓和欠壓保護功能，直流電壓低于290V 或高于440V 時，逆變器關斷，并輸出紅燈LED常亮，提供用戶通過串口可以讀出相應的保護信息。

多機應用：支持組三相逆變器功能，通過交流過零信號輸出及同步相位信號輸入，經光耦隔離電路傳輸后，采用串行級聯方式，可組成一臺相位差120度的三相逆變器。

智能指示：在各種情況下，逆變器機身都有相應的燈指示。

三、使用方法：

1、確保輸入電源的電壓和功率與逆變電源的要求相符合。連接的電源線要有足夠的承載電流能力，并且盡量粗，盡量短。

2、關閉逆變器的電源開關。

3、將輸入電源連接上逆變器，注意正負極不要接反，且連接要牢固。連接前，應先關閉輸入電源，連接好后再打開輸入電源.如果無法關閉輸入電源（如電池等），則連接時應先連接逆變器，再連接電源，此時會有一定的火花產生，這是正常現象。

4、檢查無誤后，打開逆變器的電源開關即可使用。

四、輸入電源的選擇：

1、確定輸入功率，輸入功率=輸出功率/逆變器效率。如輸出功率為1000W，效率為92%， 則輸入功率為1000/0.92=1086.97W。

2、確定電源，如果采用直流電源供電，則選一個功率大于輸出功率的電源即可，還需考慮輸出的峰值功率會較大而增加一定的余量。

3、如果是電池供電，則要計算一下電池的使用時間，計算方法為：電池容量*輸入電壓/輸入功率。例如：電池為480Ah,12V，輸入功率為1086.97W，則使用時間為480*12*0.8/1086.97=4.24H。0.8是電瓶放電系量（常數），考慮到電池在大電流放電時容量下降，電池容量應適當加大。

4、確定輸入電流，其具體算法約為輸入電流=輸入功率/輸入電壓。如：輸入功率為1086.97W，電壓為12V，則輸入電流為1086.97/12=90.58A。

五、適用范圍：

 1、車用：利用車上蓄電池供電驅動：筆記本電腦/車用吸塵器/手機充電等；

 2、船用：利用船上蓄電池供電驅動常規小家電；

 3、家用：適合經常停電的地區，利用蓄電池供電驅動常規小家電；

 4、野外科考：利用預備蓄電池供電驅動常規小家電比發電機輕便；

 5、環保能源利用：配合太陽能或風能發電系統提供穩定的交流電源供用電設備使用；

 6、其他：各種使用市電的場合。

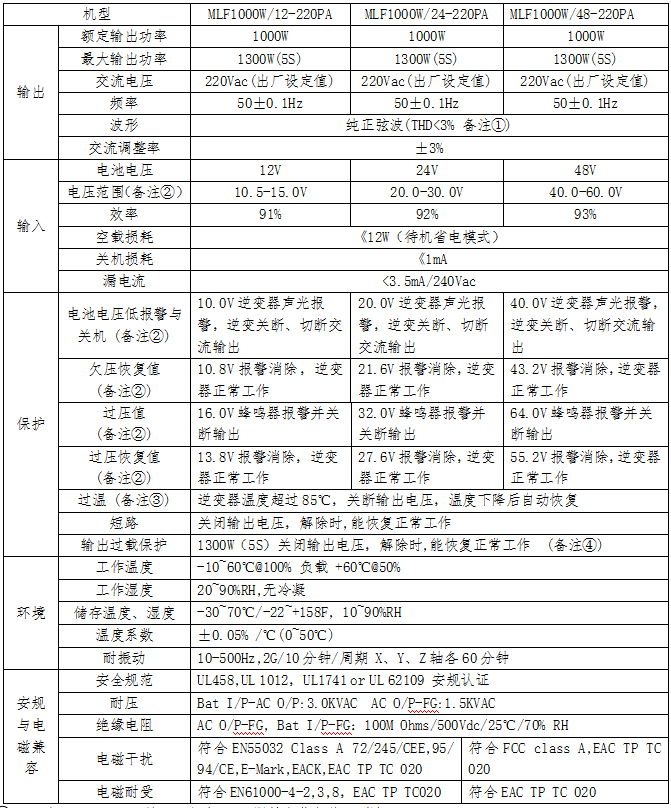

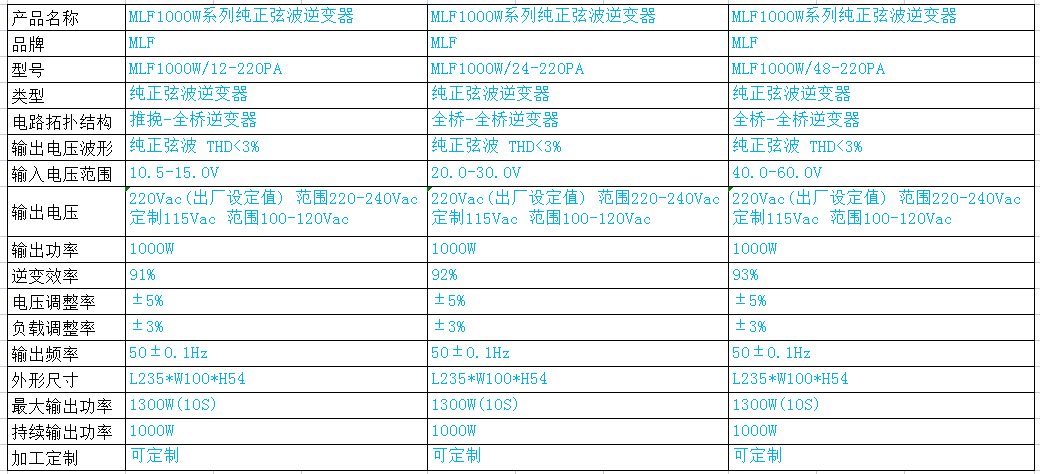

六、基本參數：

① THD在12V/24V/48V輸入，額定800W阻性負載條件下測試;

② 允許有±3%的偏差;

七、LED狀態指示

本系列逆變器采用了綠燈 LED 和紅燈 LED 作正常運行及故障指示功能，具體定義如下：

1、綠燈 LED 長亮、紅燈 LED 長滅：該狀態指示逆變器正常運行輸出，無故障。

2、綠燈 LED 長亮、紅燈 LED 快閃爍：該狀態指示逆變器正常運行輸出，有過載或過流情況，還未進入到過載或過流保護狀態。

3、紅燈 LED 長亮、綠燈 LED 長滅：該狀態指示逆變器進入故障保護模式，用戶可通過串口通訊讀取具體的故障代碼。

八、注意事項

1、本系列逆變器只能接小于其所規定最大功率的負載。

2、本系列逆變器輸入電壓為12V/24V/48V三種電壓段，過高的電壓將使其損壞。

3、本逆變器在高于40攝氏度的高溫環境和不通風環境下將導致過熱，使輸出功率下降。

3、如果本系列逆變器開機后輸出負載過大而產生輸出保護后，應關機，移開負載10秒后再開機，頻繁過載開機將有可能使逆變器永久性損壞。

5、本系列逆變器為共地輸入輸出設備(即輸入輸出非隔離)，請勿將輸入電源正極或負極與輸出負載接觸，否則將造成短路。

6、禁止本系列逆變器和市電直接連接，否則將有觸電危險，并有可能使逆變器永久性損壞。

7、請不要用濕手或在潮濕的環境中使用本系列逆變器。

8、在不使用本系列逆變器時，請將其電源關閉。

九、排除故障

1、本系列逆變器開機后指示燈不亮：檢查輸入電壓是否合適，正負極有無接反情況。

2、本系列逆變器開機后指示燈亮紅色：輸入電壓偏低或偏高。

3、本系列逆變器開機后亮綠燈，1~2秒后關機：輸出負載太大或輸出短路。請檢查輸出電路連接是否正確或是否連接用電設備超過本系列逆變器輸出功率。

4、本系列逆變器開機后正常輸出1~2秒后關機；亮紅燈：輸出負載超過了本系列逆變器的輸出功率。

 十、如何選擇本公司逆變器？

1、通過電阻類的元件進行工作的純阻性負載稱之為阻性負載，靠電阻絲發光的屬于阻性負載，如：碘鎢燈、白熾燈、電阻爐、烤箱、電熱水器、熱油汀等。本司標稱持續輸出功率的逆變器，都可長期滿載工作。

2、帶有電感參數的負載，即符合和電源相比負載電流滯后負載電壓一個相位差特性的為感性負載，對于燈具來講，靠氣體導通發光的燈具就是感性負載，如：日光燈、高壓鈉燈、汞燈、金屬鹵化物燈等，電磁感應原理制作的大功率電器產品，如電動機、壓縮機、繼電器等，這類產品在啟動時需要一個比維持正常運轉所需電流大得多（大約在3-7倍）的啟動電流。例如，一臺在正常運轉時耗電150瓦左右的電冰箱，其啟動功率可高達1000瓦以上。本司標稱持續輸出功率的逆變器，在帶感性負載時，我們通過軟件和電路的改進，在啟動感性負載時大約在1.3~2倍的啟動電流。

3、容性負載一般是指帶電容參數的負載，即符合電壓滯后電流特性的負載。容性負載充放電時，電壓不能突變，其對應的功率因數為負值，對應的感性負載的功率因數為正值。一般家里用到開關電源的電器都是。比如果電腦，電視、洗衣機。

4、什么是持續輸出功率？什么是峰值輸出功率？指電源逆變器在開機瞬間能夠承受的功率，稱之為峰值功率（也稱浪涌沖擊功率）。指電源逆變器在正常條件下，長期持續運轉的輸出功率稱之為持續功率。一些使用電動機的電器或工具，如電冰箱、洗衣機、電鉆等，在啟動的瞬間需要很大的電流來推動，一旦啟動成功，則僅需較小的電流來維持其正常運轉。因此，對逆變器來說，也就有了持續輸出功率和峰值輸出功率的概念。持續輸出功率即是額定輸出功率；一般峰值輸出功率為額定輸出功率的2倍。必須強調，有些電器，如空調、電冰箱等其啟動電流相當于正常工作電流的3-7倍。因此，只有能夠滿足電器啟動峰值功率的逆變器才能正常工作。
